Analiza konstrukcji to jedna z naszych kluczowych umiejętności.
Poniżej przedstawiono przykłady analizy uderzenia w barierę i analizę konstrukcji nośnej.
Analiza wpływu na barierę
Podstawy rozliczeń:
- wytyczne architektów
- wytyczne inwestora i technologa
- dokumentacja budowlana
- wytyczne branżowe
- obliczenia statyczne i wytrzymałościowe oraz wymiarowanie elementów konstrukcyjnych
- dokumentacja geologiczna i inżynieryjna
- warunki techniczne wykonania i odbioru robót budowlano-montażowych
- Europejskie normy wymiarowania wraz z załącznikiem krajowym
Charakterystyka analizowanej struktury:

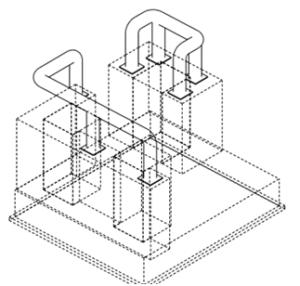

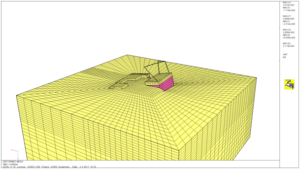

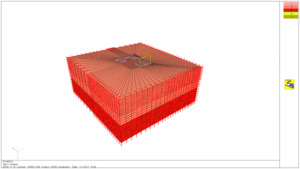

Widok 3D fundamentu, dodatkowe fundamenty pod energochłonne bariery Widok 3D

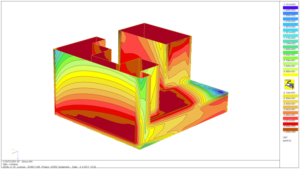

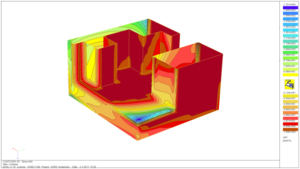

Rezultaty:
Analiza konstrukcji wsporczej
Sprawdzenie nośności żurawia naściennego do konstrukcji stalowej hali. System mocowania ramienia żurawia składa się z elementów montażowych typu skrzynkowego i połączenia śrubowego, które łączy je z płytą blachownicy. Analizę przeprowadza się zgodnie z załącznikiem C normy PN-EN 1993-1-5
Materiał konstrukcyjny dźwigarów i śrub przyjęto jako elastyczny – plastycznym ze wzmocnieniem liniowym. Dźwigary dachowe wykonane są ze stali S355, a śruby mają stopień 8.8. Do obliczeń przyjęto właściwości materiałów o charakterystycznych wartościach.
Inne założenia obliczeniowe dla analizy MES to geometryczna liniowość modelu i brak początkowych niedoskonałości.
Pełny model obliczeniowy

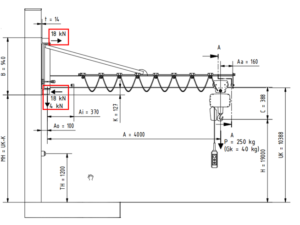

Schemat obciążenia

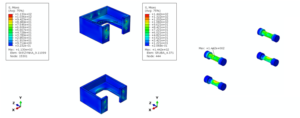

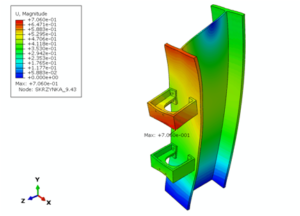

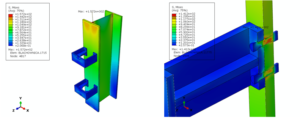

Wynik analizy
